随着无线网络的不断普及和深入人心,各种移动设备,特别是智能手机和平板电脑,不仅在人们的生活中发挥着重要作用,且在工作领域的重要性日益突出,使用移动设备进行办公的人越来越多,人们工作在多个平台和不同地点,而其工作内容则基本相同。因此,在移动设备极为普遍的情况下,数据移动化已经成为发展趋势,而个人移动数据则是关键。然而,当前移动设备的存储能力不足,无论是生活还是工作需要,都难以满足越来越多元化和个性化的个人移动数据存储需求。
针对以上情况,安富利公司设计了一款个人云设备,即无线移动硬盘(WHDD)解决方案,如图1所示。该方案与一个智能手机的大小相仿,采用基于ARM Cortex-A8内核的AM335X微处理器,具有内置可充电电池,可驱动外部USB移动硬盘,用户可以即插即用地连接USB移动硬盘,并访问(读/写)所有文件。

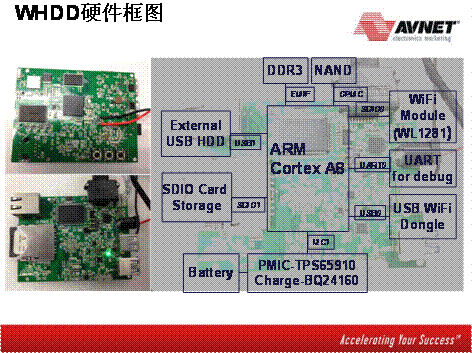

图1 无线移动硬盘硬件框图
该方案的电池续航能力为7小时,采用Linux操作系统,支持10M/100M/1000M以太网,可以插在路由器上作为NAS使用。通过安富利的专利设计,此WHDD可实现硬盘即插即用,插入任何USB存储或SD卡设备,它都会通过Wi-Fi无缝访问。其主要功能如表1所示。

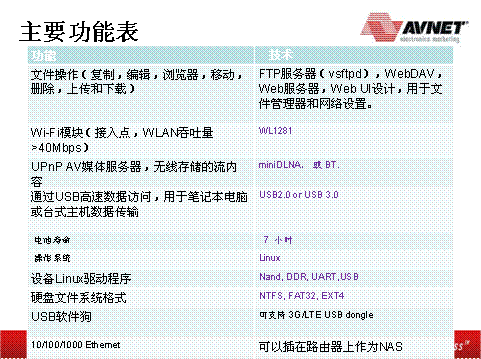

表1 无线移动硬盘主要功能
方案演示会
演讲人:Roy Wu (吴洪峰)
职务:AVNET设计工程师
毕业于西安电子科技大学,有多年嵌入式产品软件开发经验。现负责安富利嵌入式产品软件开发和技术支持工作。
日期:2013-06-05 14:00开始
方案应用论坛
元器件配套
Part Number | Description |
AM3352ZCZ72 | CPU |
TPS65910A3 | PMIC |
BQ24160RGE | Charger |
TS3USB221ERSER | USB 2.0 Switch |
TPS51200DRCR | DDR Power |
TPS61085DGKR | Boost Power |
TPS71718DCKR | LDO |
TPS78633DDCR | LDO |
TPS78618DCQR | LDO |
TLV70225DSER | LDO |
TPS2051BDR | USB Current Limit |
TPD4S012DRYR | ESD Protect |
TPD2EUSB30ADRTR | ESD Protect |
TXS0108EPWR | Level Shift |
TXS0101DCKR | Level Shift |
TCA9509DGKR | I2C transfer |
MT29F2G08ABAEWP | NAND Flash,2GBIT |
MT41J128M16HA-15E | DDR3,2GBIT |
