  • 简介
  • 机接口是人与技术之间的汇合，也称用户界面、操作面板或终端，用于监控、管理和/或查看当前设备工作状态。从简单的分段显示器到高分辨率LCD面板，人机接口广泛用于机器与流程控制、机械手、供暖通风空调（HVAD）、输入/输出（I/O）控制和PLC应用系统。

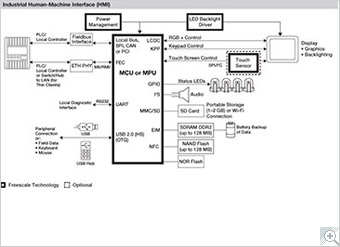

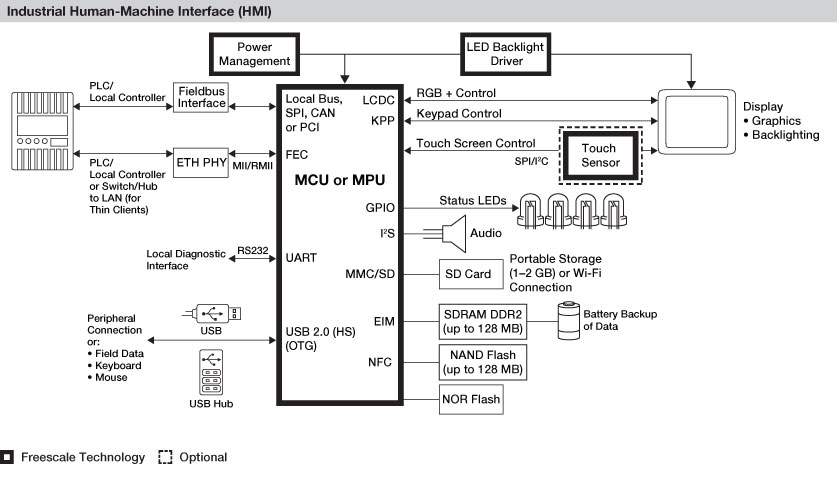

  • 方案特点
  • Freescale的处理器含有处理能力达800 DMIPS的 Power Architecture®内核，以及XGA LCD控制器，强大的2-D/3-D图形功能，支持UART、USB、CAN和10/100以太网，功耗小于2W。 传感器采用小型封装，具有低电流、睡眠模式和高精度动作检测功能。 电源管理IC工作温度-30C至+85C，带有软件驱动器并提供i.MX35和i.MX51参考设计。
  • 推荐芯片
  • MCF5329RM 亮点：
    通过在68K/ColdFire器件上引入首个集成式LCD控制器，满足了对人机界面接口不断增长的需求和工业控制应用的要求，同时还保持了丰富的连接选项与安全集成度水平。    		 特点：
    在240MHz的频率下，V3 ColdFire内核的性能高达211(Dhrystone 2.1)MIPS
    • 32K字节RAM
    • 16K字节I/D-高速缓存
    • 增强型MAC模块 - 处理DSP类指令
    • 集成式外设
    o USB主机/USB OTG
    o FlexCAN 2.0B
    o 10/100快速以太网控制器（FEC）
    o 3个UART
    o I 2 C 总线接口
    o QSPI
    o 串行同步接口（SPI）
    o PWM：4通道
    o 实时时钟
    o DMA：16通道
    o 16-位DDR/32-位SDR SDRAM控制器
    o 集成式SVGA LCD控制器     		MCF5329RM.pdf
    MC9S08LG32RM 亮点：
    可为液晶显示器(LCD)提供296个段码。并具有灵活的LCD引脚配置功能，可满足电表、家用电器、HVAC系统和入门级仪表盘等广泛的工业和汽车应用需求。    		 特点：
    •2.7–5.5V的工作电压
    •16K和32 KB闪存，4 KB RAM， 12位ADC
    •两个硬件SCI，SPI，I2C
    •两个独立16位定时器和一个8位定时器
    •内部调节的电荷泵支持对比度控制
    •集成的LCD，支持x8和x4模式，最高可配置为 8 x 37 或 4 x 41
    •用于仿真EEPROM的双Bank闪存
    •内部时钟源
    • -40℃至85℃（对于工业级应用）和-40℃至105℃（对于汽车级应用）
    • 高达40 MHz HCS08 CPU内核     		MC9S08LG32RM.pdf
